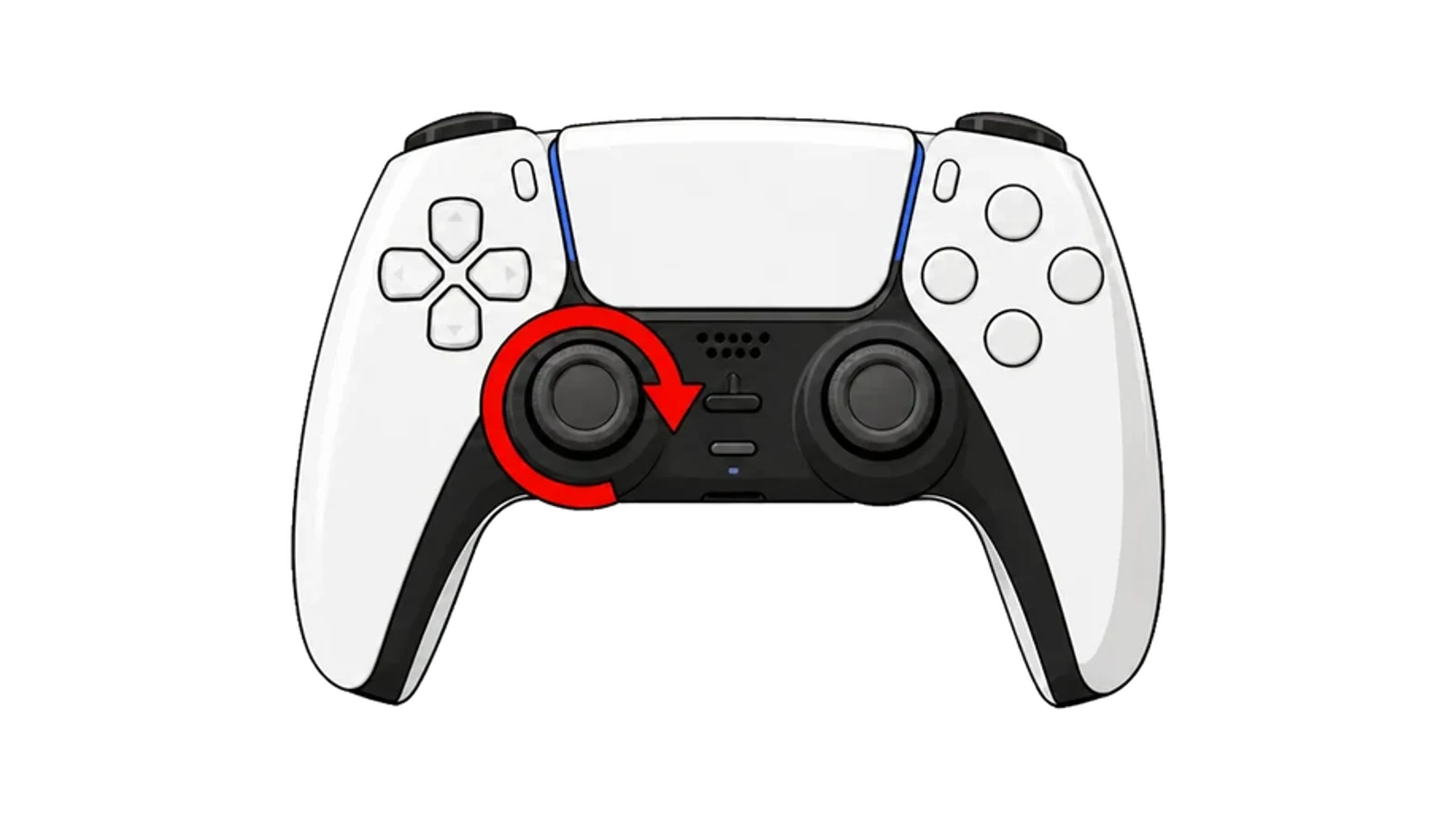

PS5 DualSense CFI-ZCT1Jの左スティック交換をご紹介！

PS5のスティックの故障は良くある症状！？

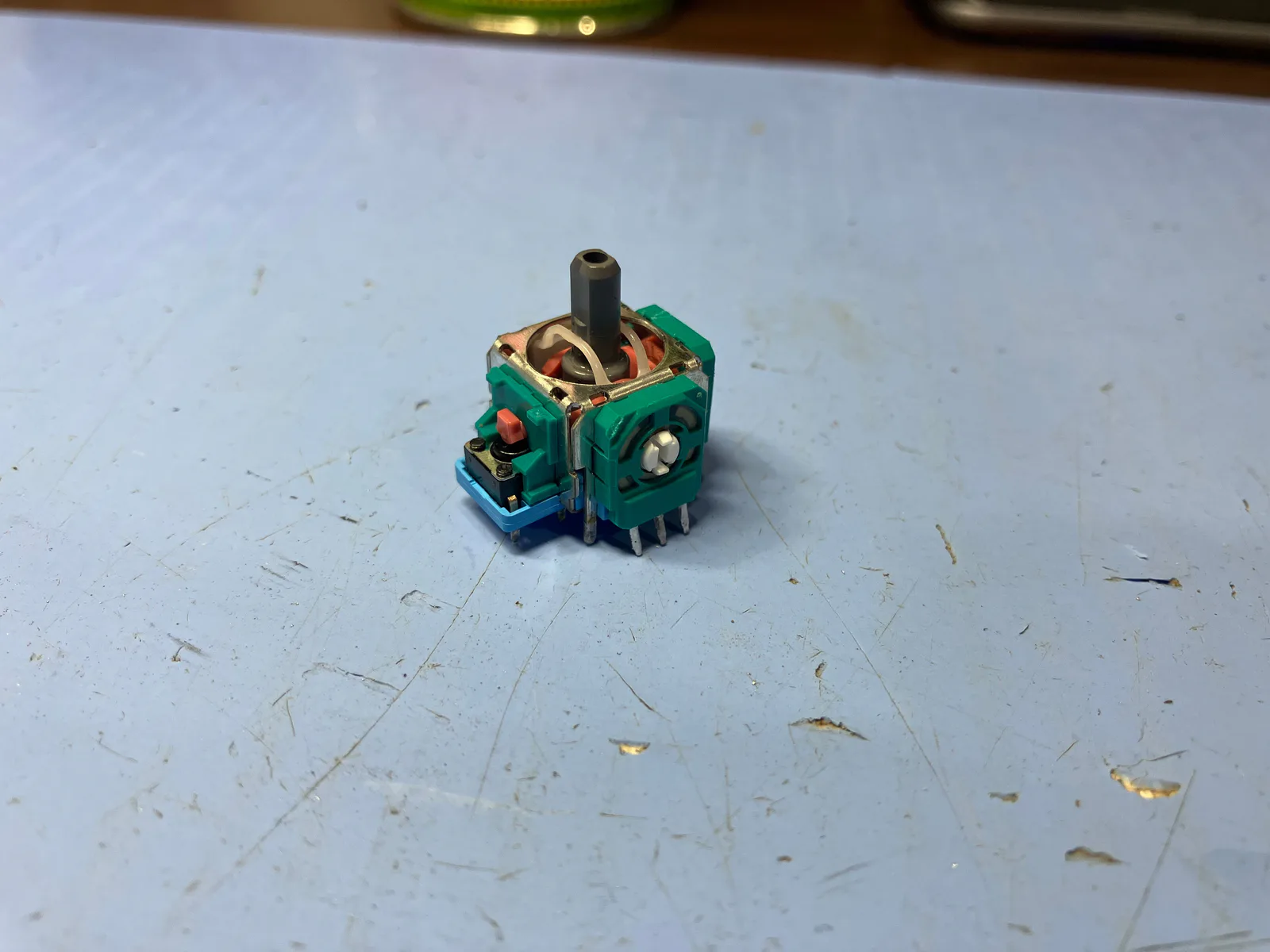

PS5のスティックにはいわゆるサイコロ基板と呼ばれるサイコロ状の形をしたセンサー基板部品が使われています。

PS4のDualShock4でも同様のスティックが使われておりDualShock4でも故障が相次いで発生していました。

症状としては

• スティックに触れていないのにキャラクターやカーソルが動く。
• スティックを傾けてもゲーム内での稼働が悪い。
• 押し込み動作が出来ない。

などの症状がございます。

実はこのスティックパーツですが、Nintendo SwitchのProコントローラーやXboxのコントローラーにも採用されたパーツとなります。

ただし、センサー部分は互換性が無いため専用パーツをご用意する必要がございます⚠️

スティックが故障する原因とは？

先程紹介したサイコロ基板には欠点がございます。

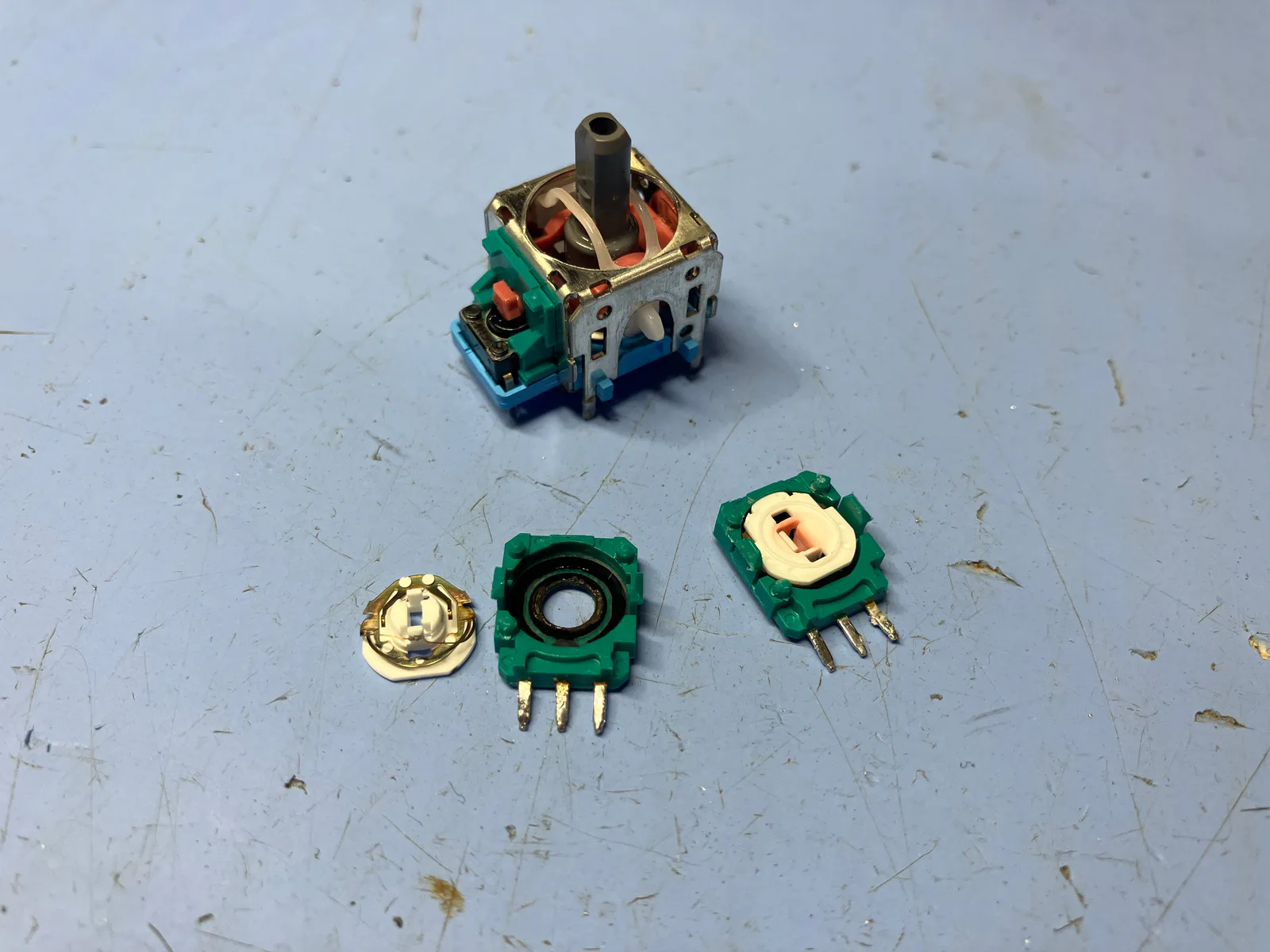

サイコロ基板には左右・上下のセンサーが取り付いており、センサー内部が摩耗したり、汚れが付いてしまう事で誤動作の原因となっています。

その他にも長期使用による劣化により故障する例も少なからずございます。

センサー部分だけを取り替えれば解決する場合もございますが、

スティック全体が経年劣化している事もあり、一時的に改善しても再発するリスクがございますので、

ゲーム機修理マンではスティック丸ごと交換を行っております✨️

スティック交換や分解の様子をご紹介

DualSenseのスティック交換にはいくつか注意点がございます。

はんだ付けの作業が必要になるため、はんだ一式工具が必要だったり、分解するにあたって注意点が複数ございます。

ゲーム機修理マンでは最短翌日発送も可能ですのでお気軽に相談・ご依頼下さい！

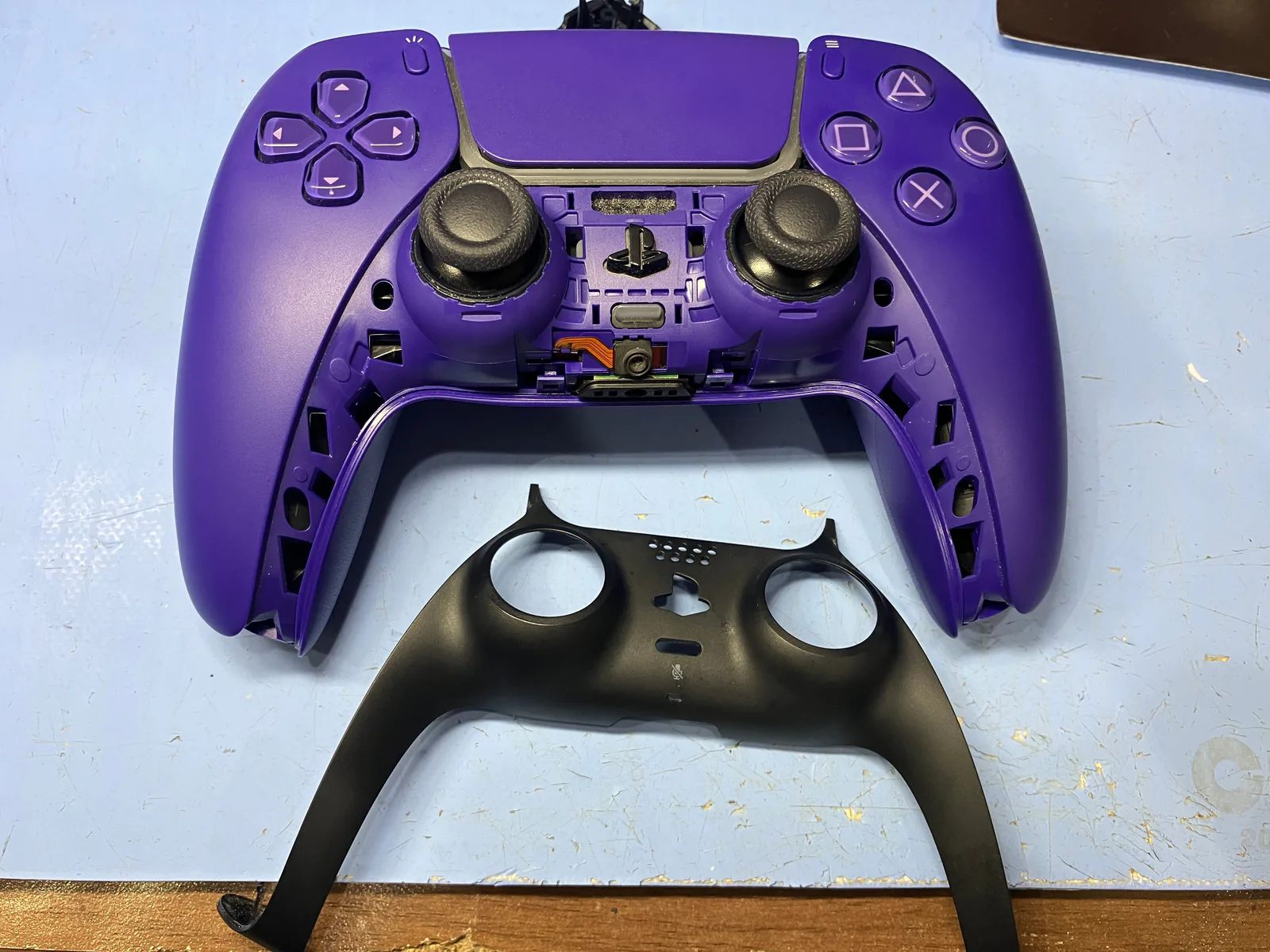

まずは表の黒いカバーを取り外します。

ツメで固定されているため無理やり外すとツメが折れてしまう危険性がございます。

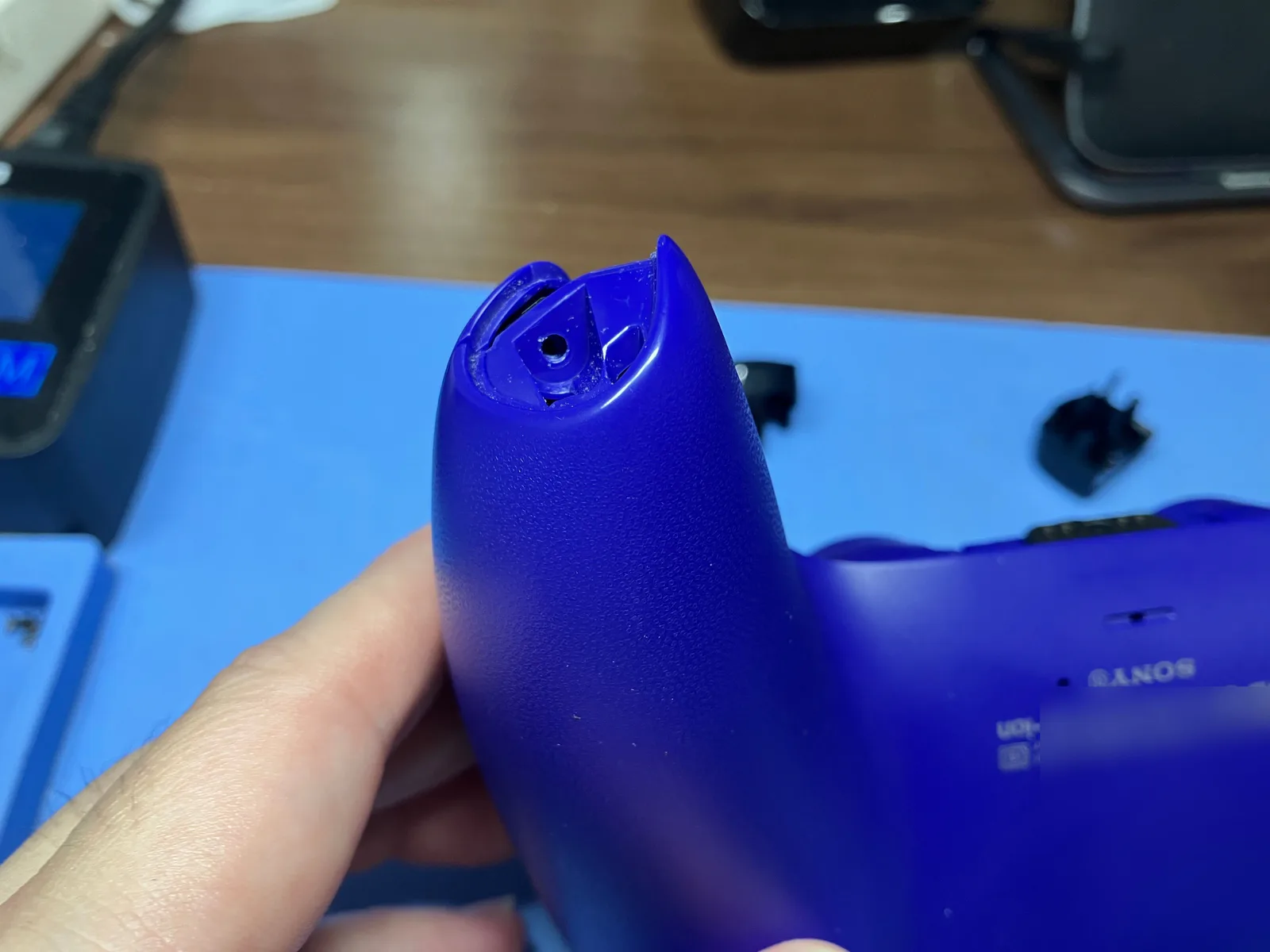

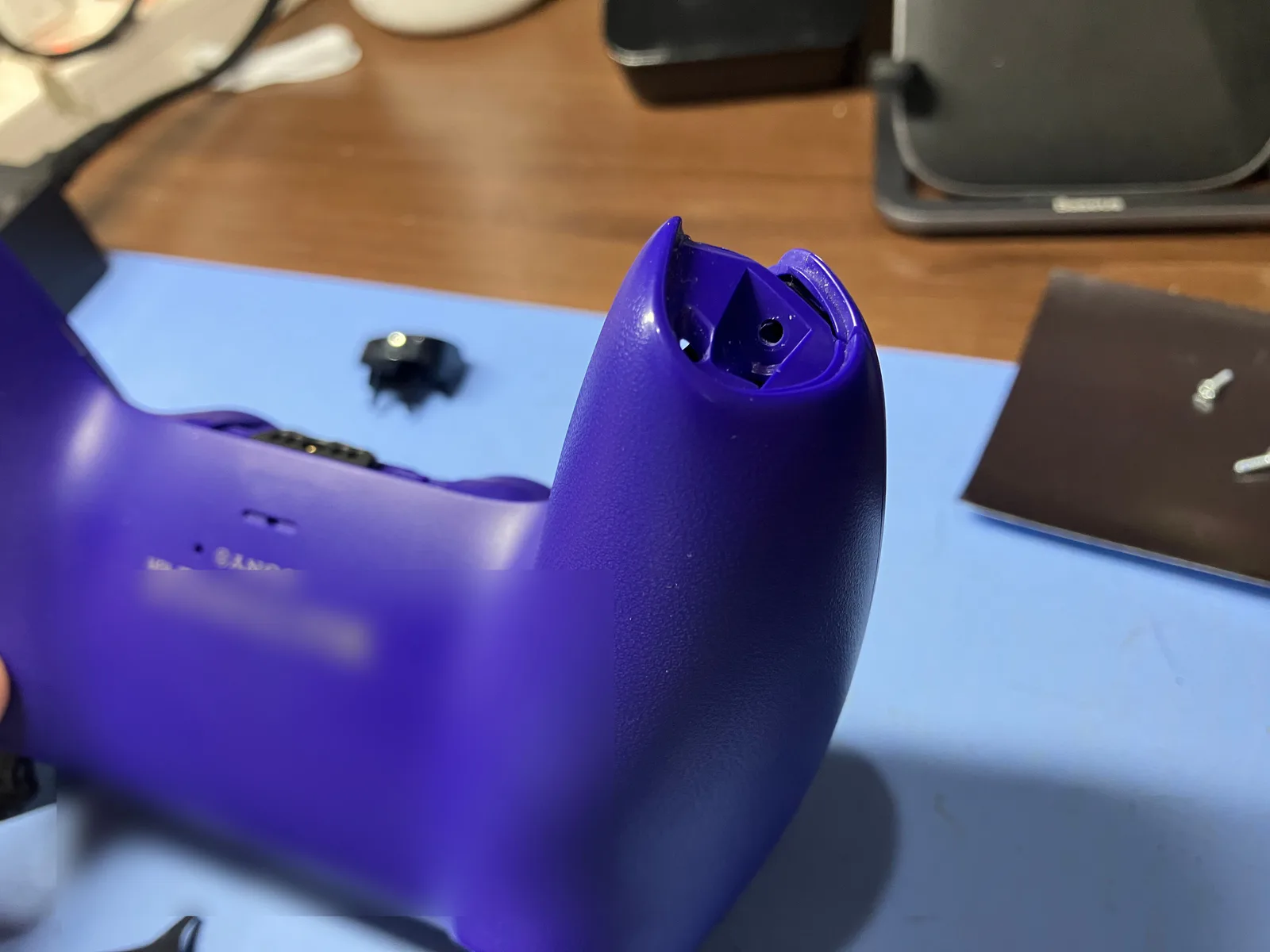

次にグリップ下にある左右の＋ネジを取り外します。

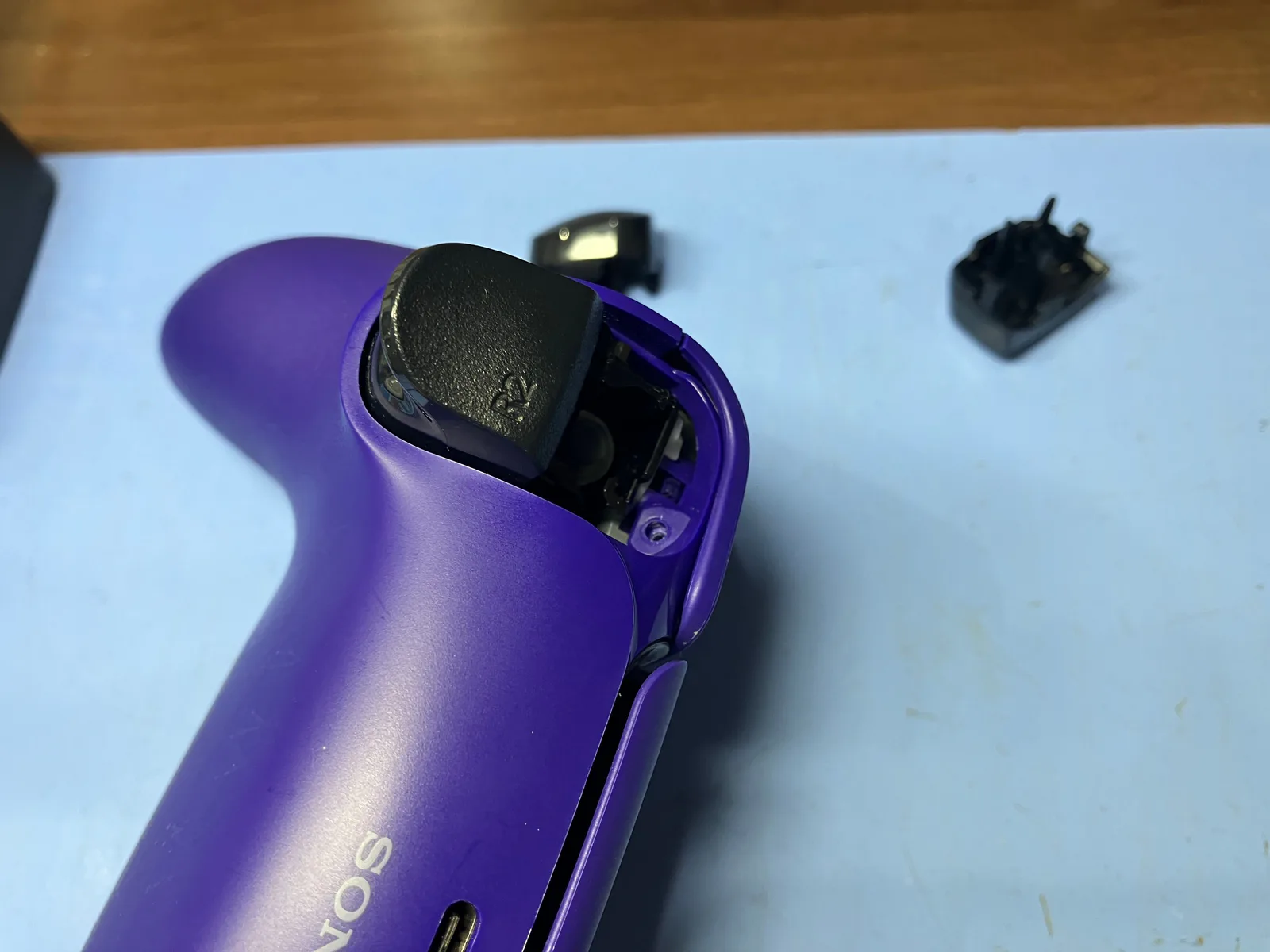

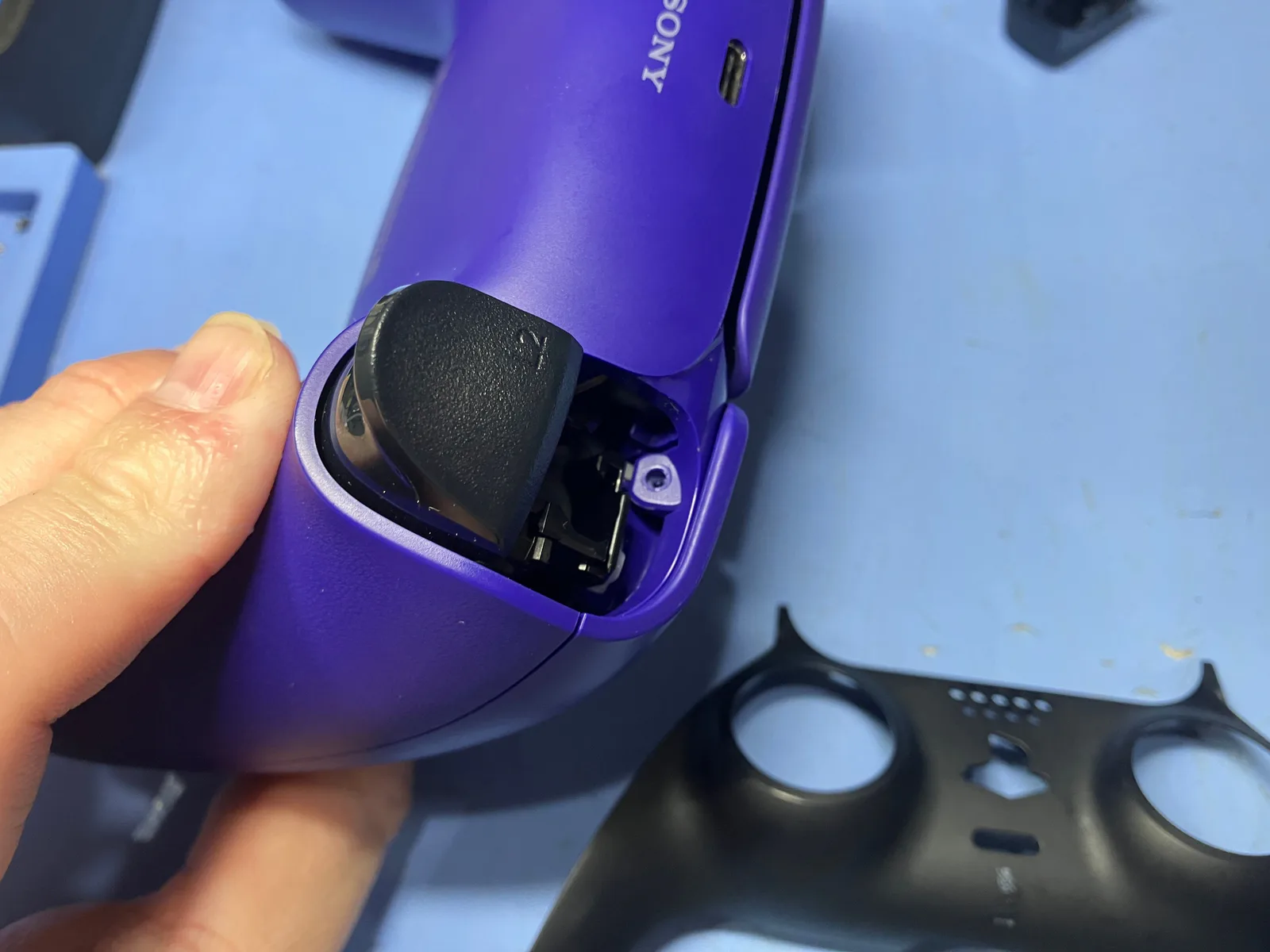

続いてL1、R1を外しそれぞれ＋ネジを取り外します。

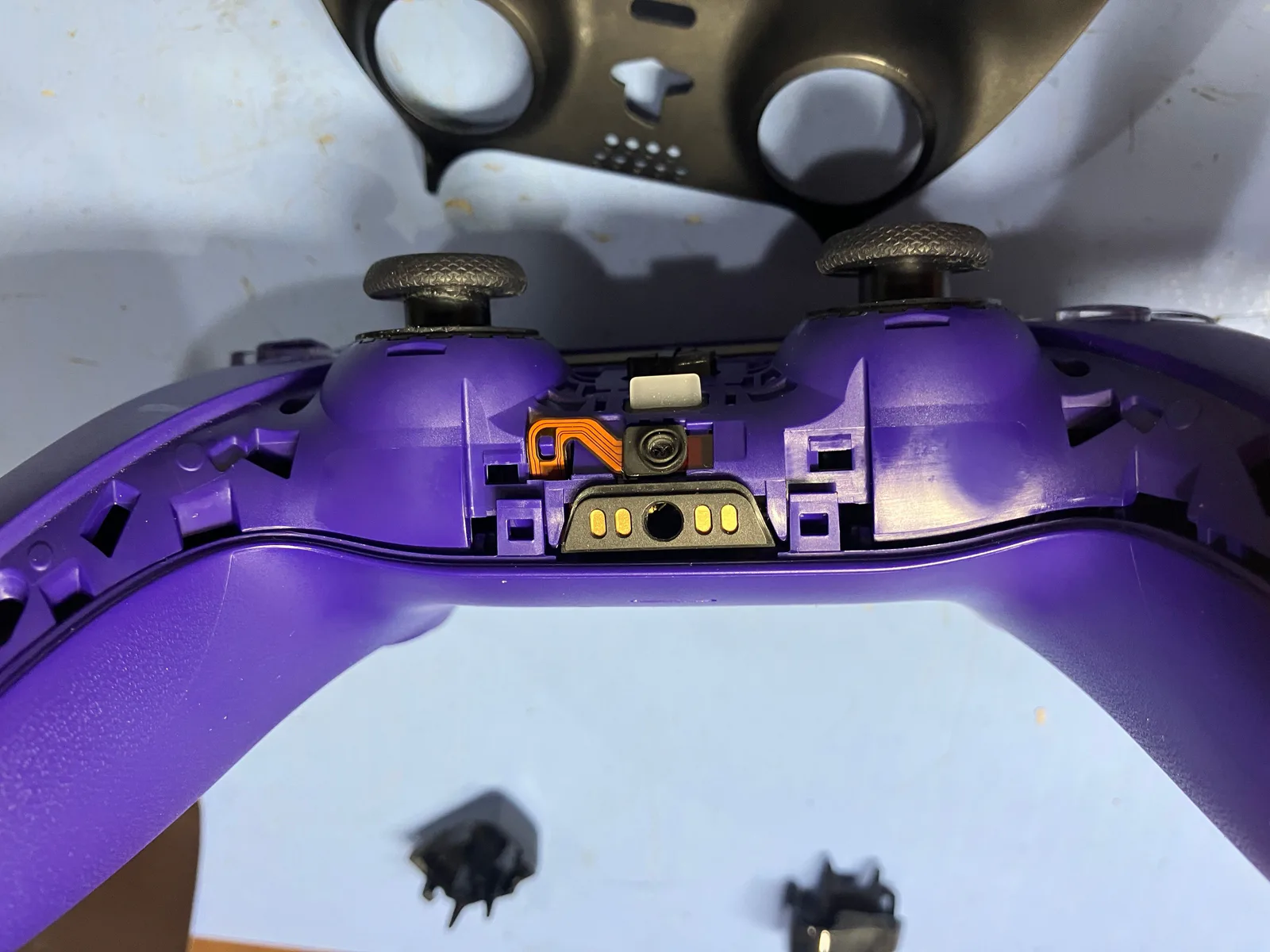

ネジ4本外したら外装を外しますが、こちらも同様にツメで固定されています。

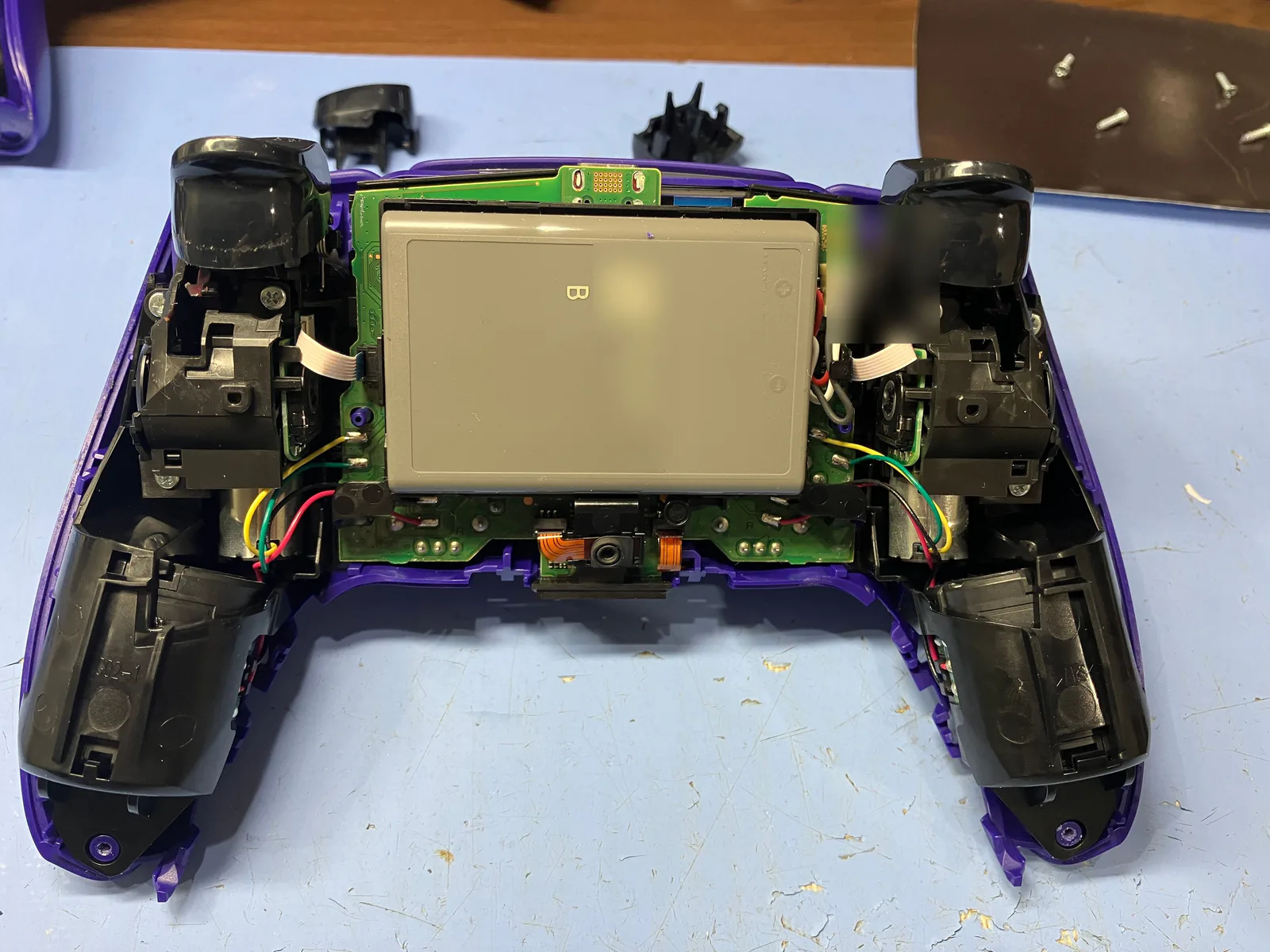

外装を外すとバッテリーの登場！バッテリーコネクタを上に引き上げます。

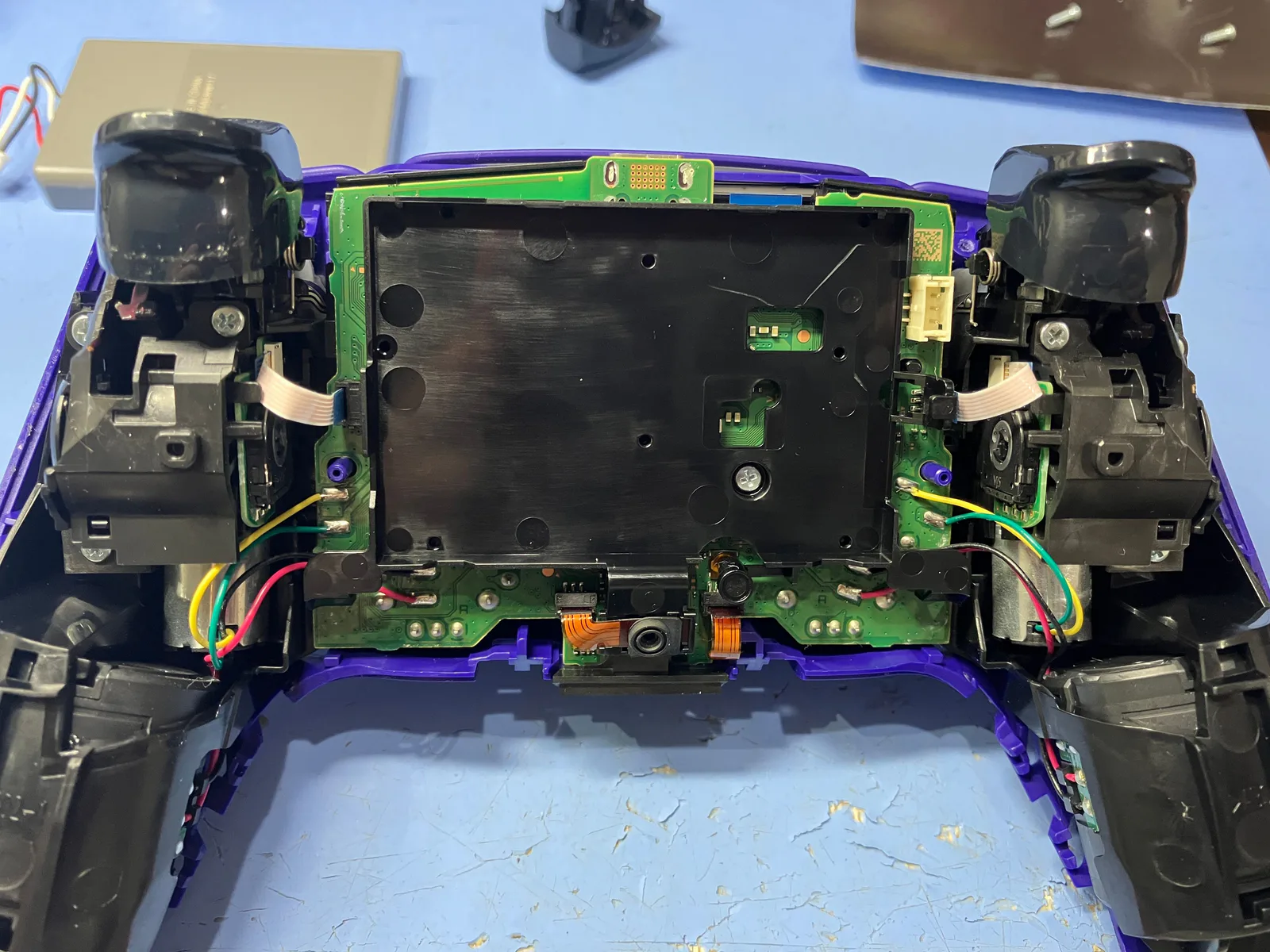

バッテリーカバーを外しますが、＋ネジ固定やマイクケーブルが搭載されていますのでそれぞれ外していきます。

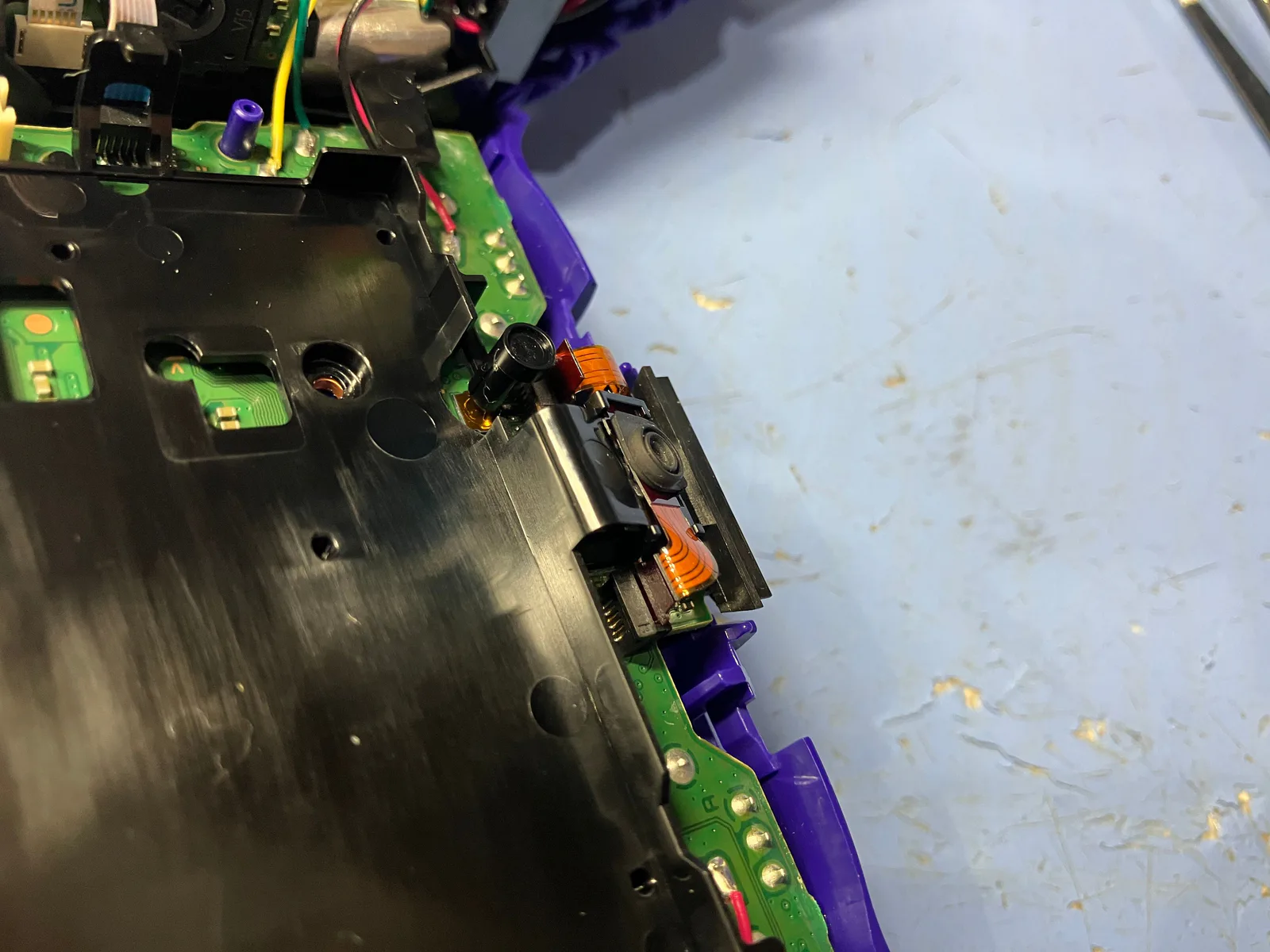

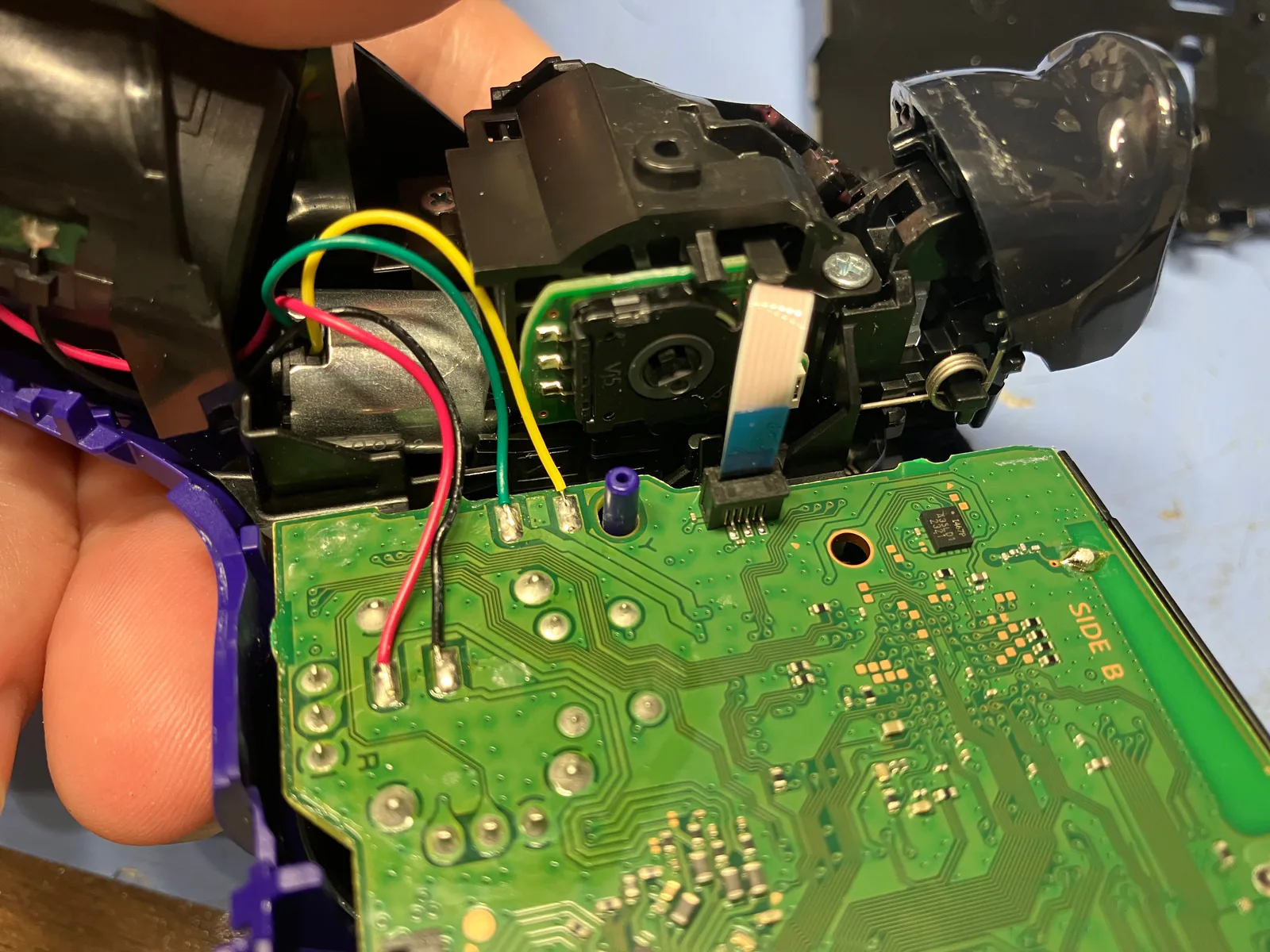

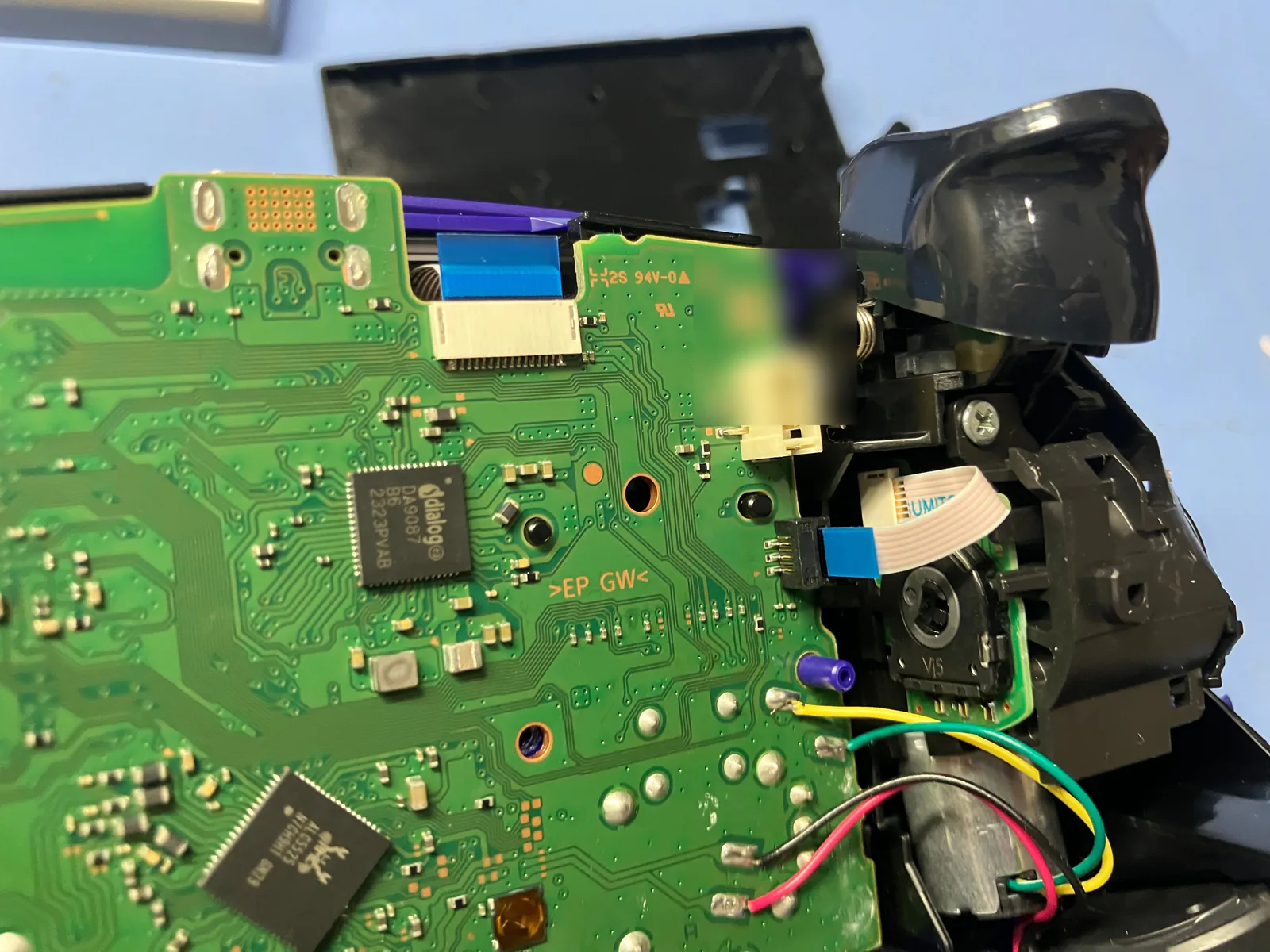

次に、タッチパッドケーブル・L2トリガー・R2トリガーのケーブルを外し、赤/黒/黄/緑のケーブルをはんだごてを使い外し、左右にあるツメを外して基板を取り外します。

DualSenseの中でも複数のモデルがございます。

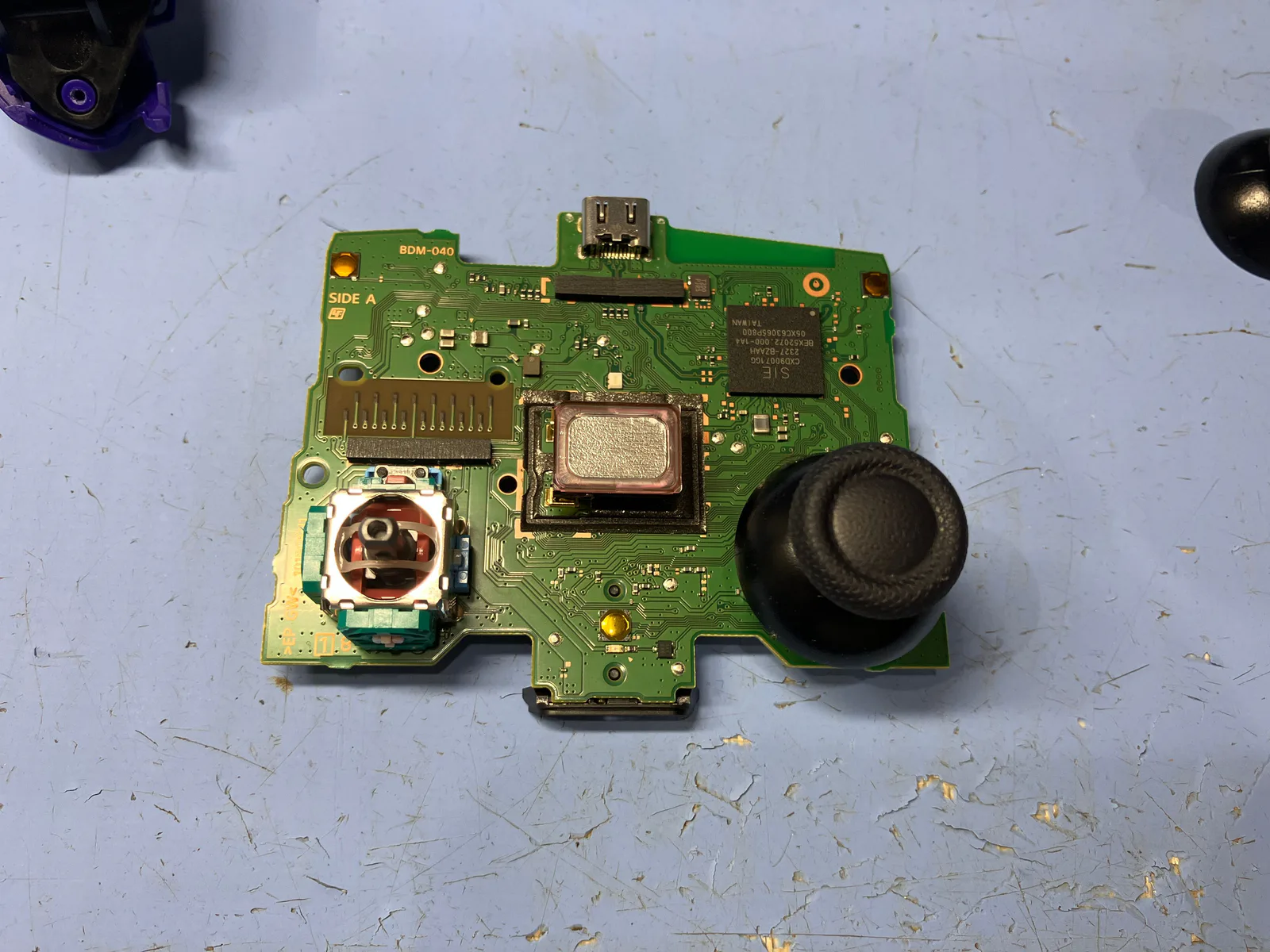

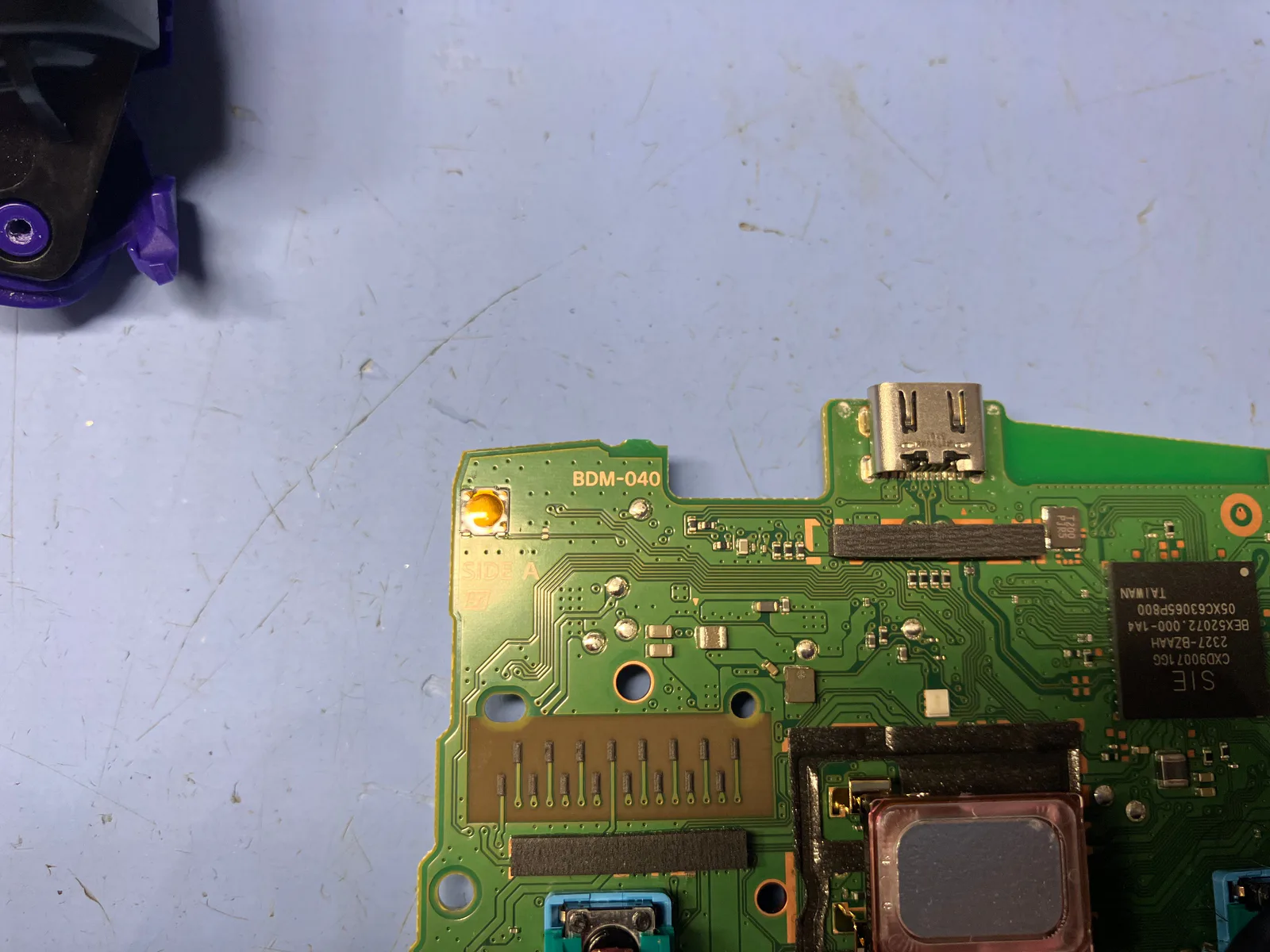

今回はBDM-040と呼ばれるメインボードとなります。

使われている内部パーツが異なり、スティックパーツも4種類ございます。

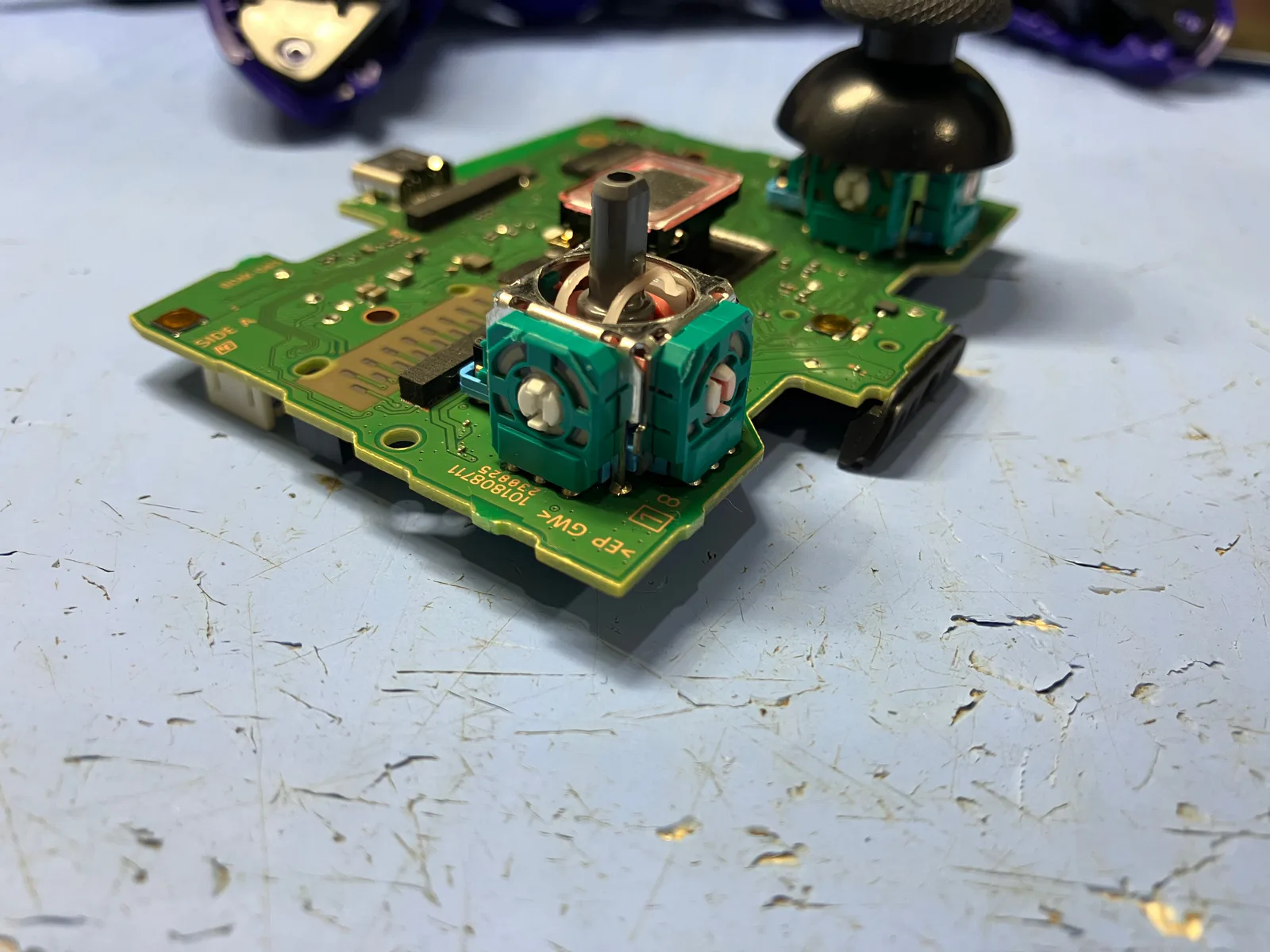

スティックカバーを取り外したらいよいよサイコロ基板の登場となります。

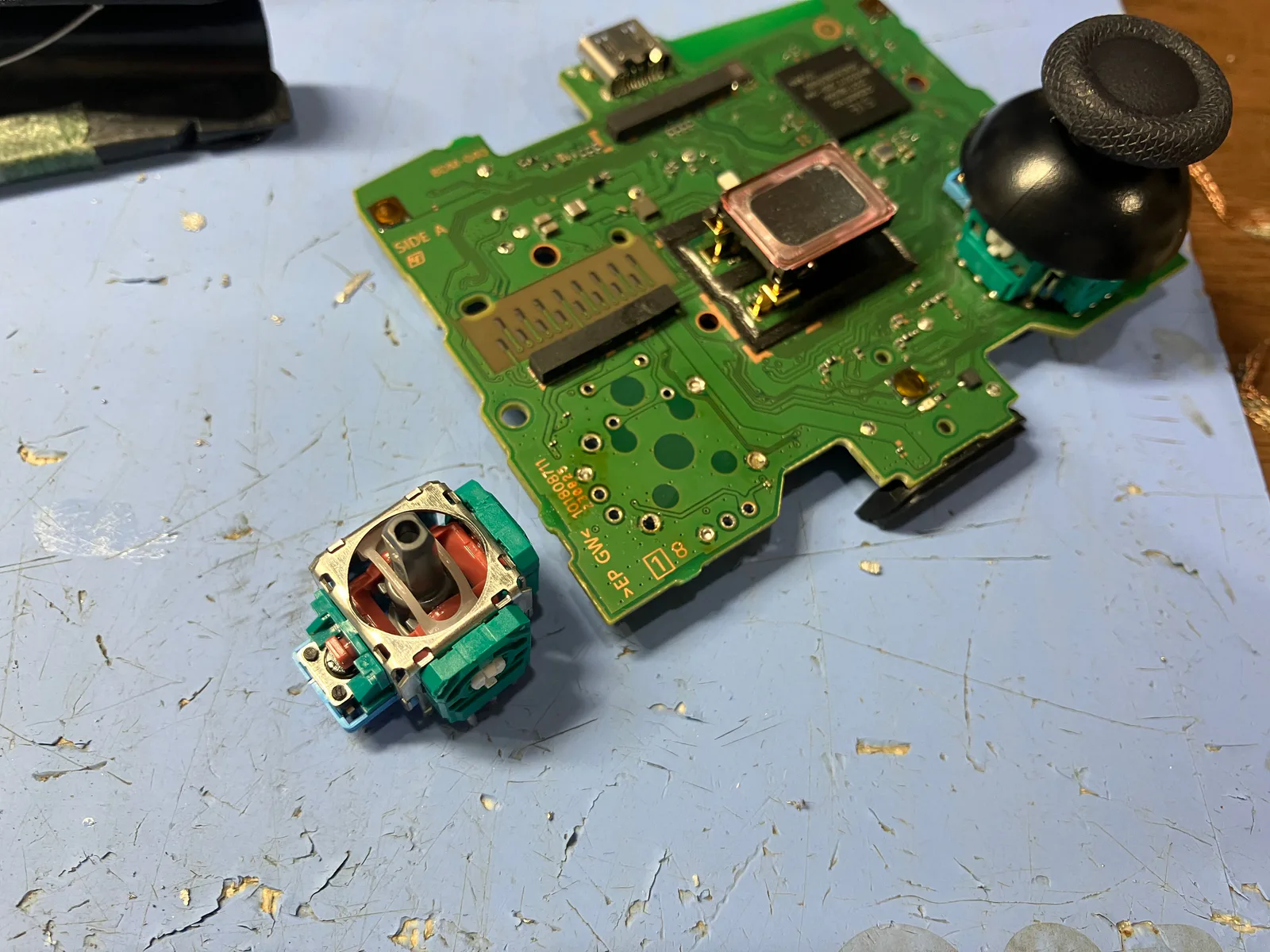

はんだごてを使い14箇所外す事で基板から故障したスティックを取り外す事が出来ます。

無理やり外そうとすると基板側にダメージが入りメインボードごと交換が必要になる事がございますので慎重に作業を進めていき、サイコロ基板を取り外します。

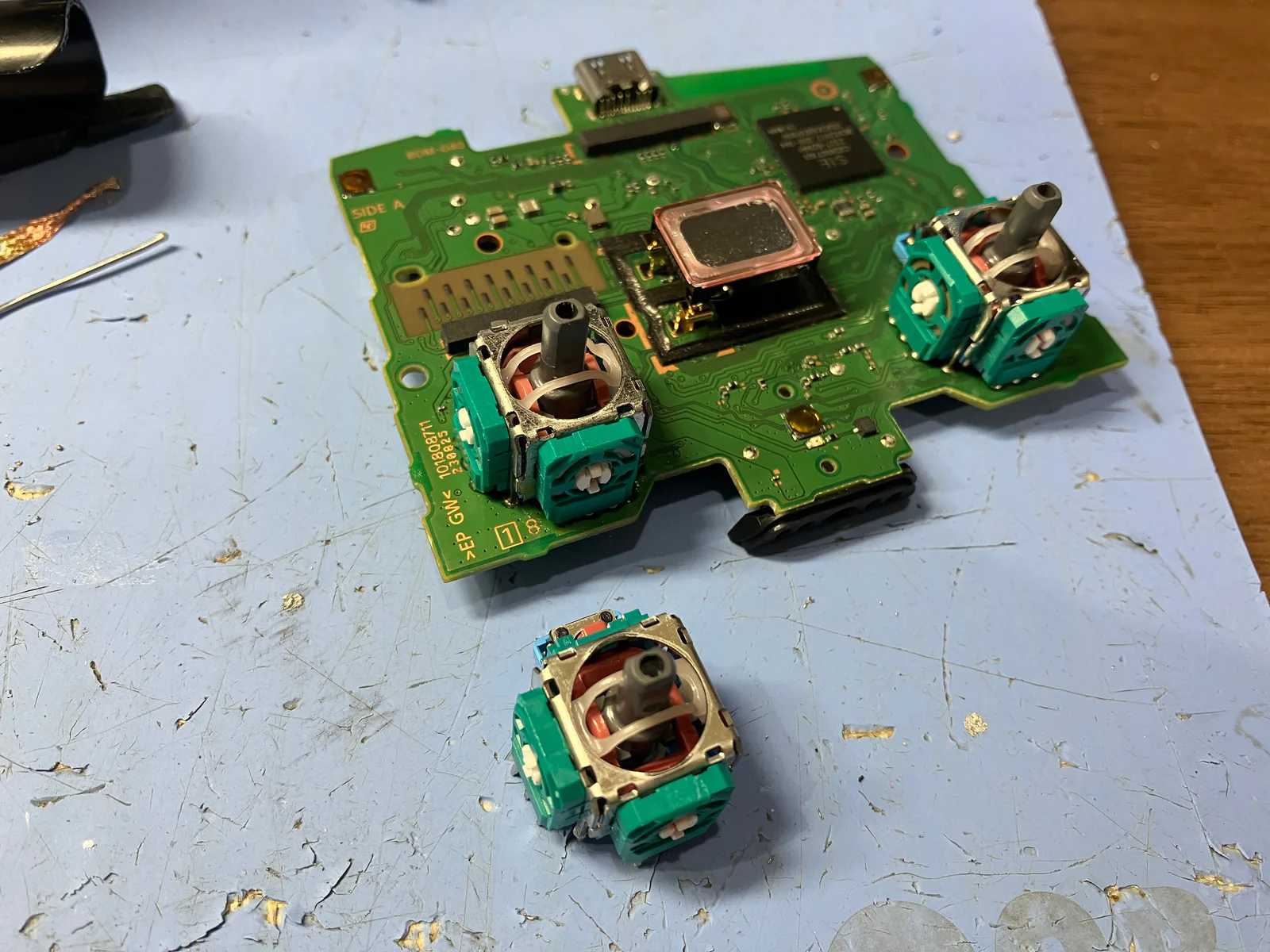

スティックを取り外したら、残ったはんだを外し、クリーニング後新しいスティックパーツを取り付けます。

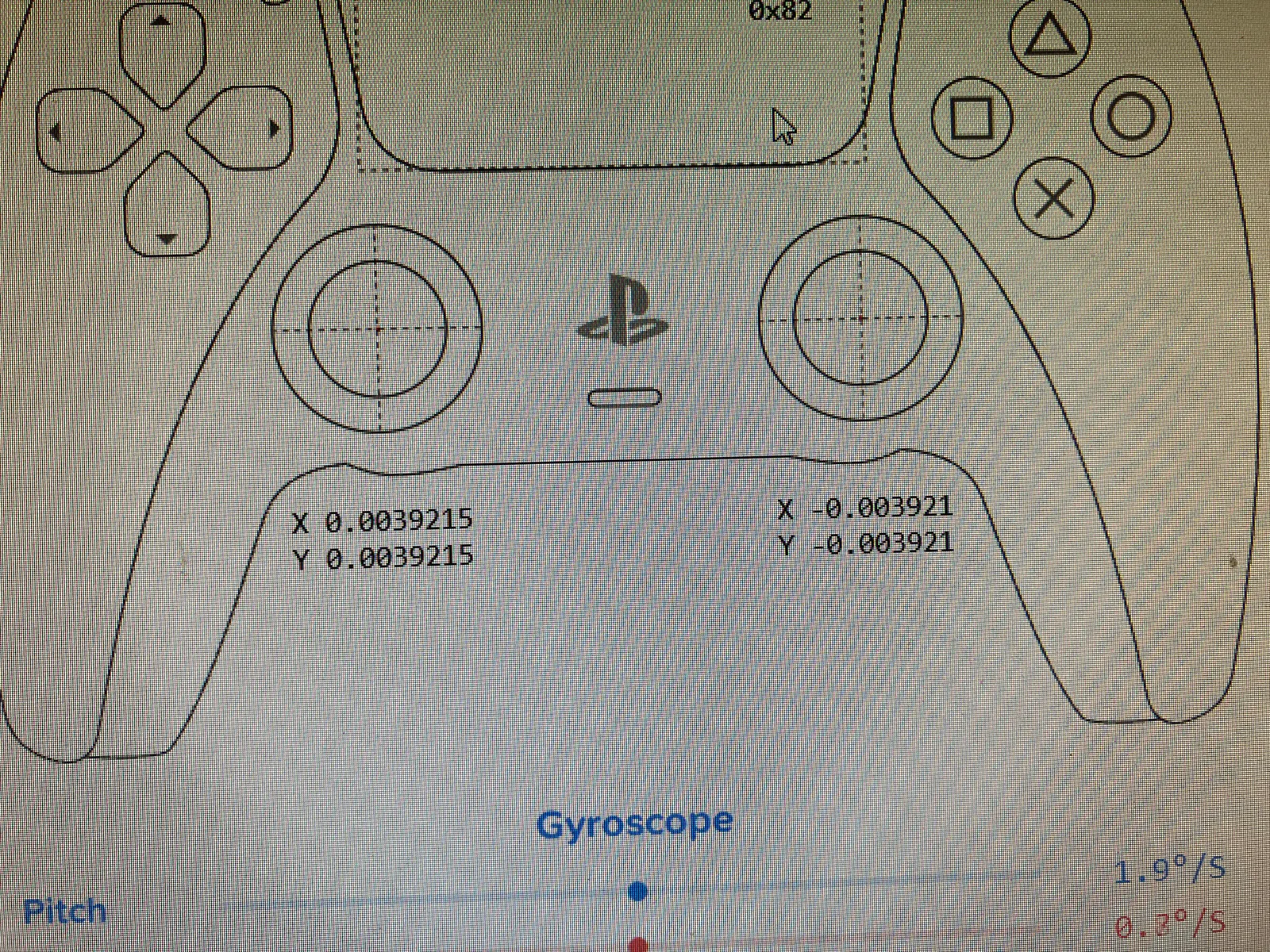

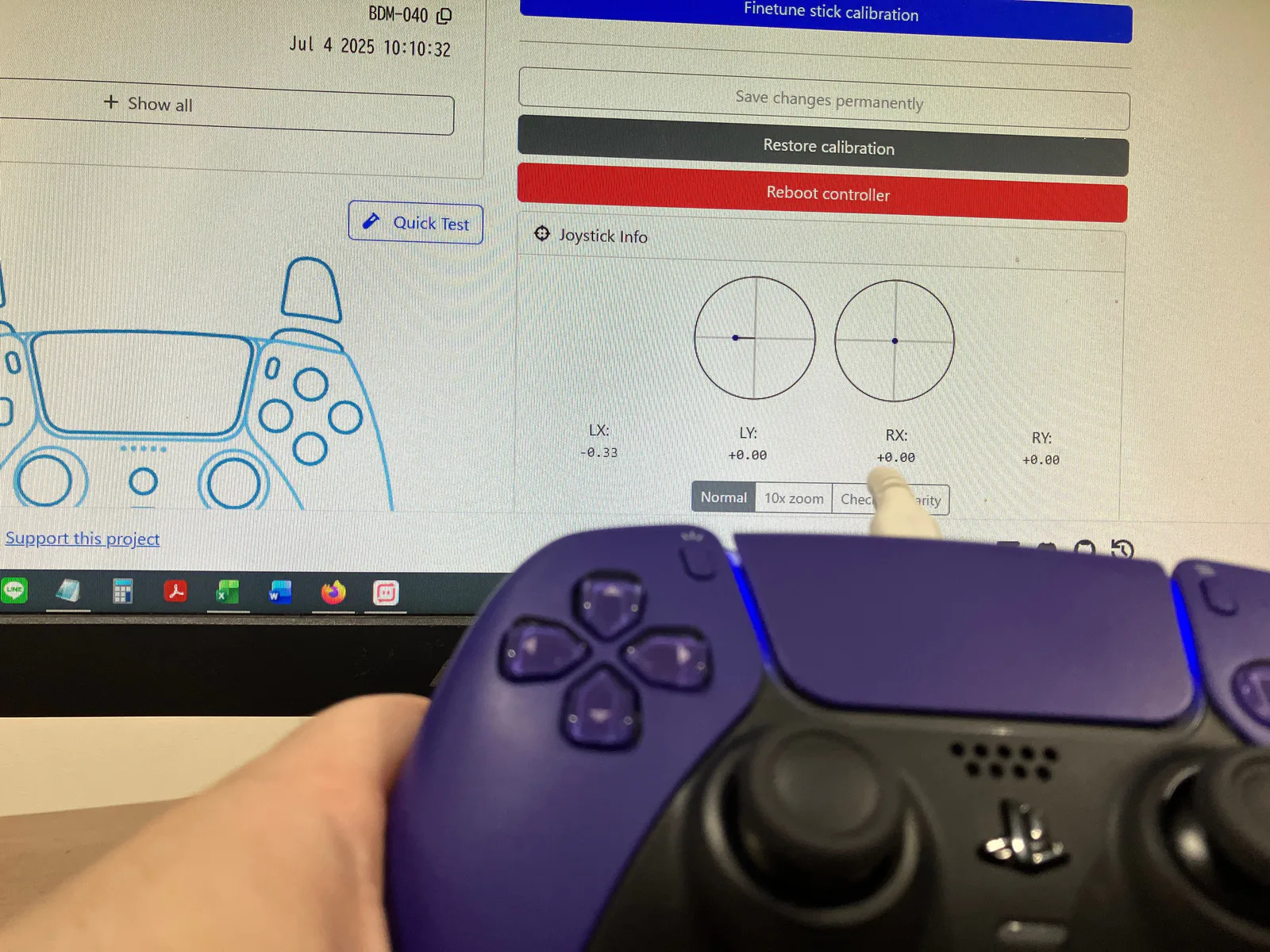

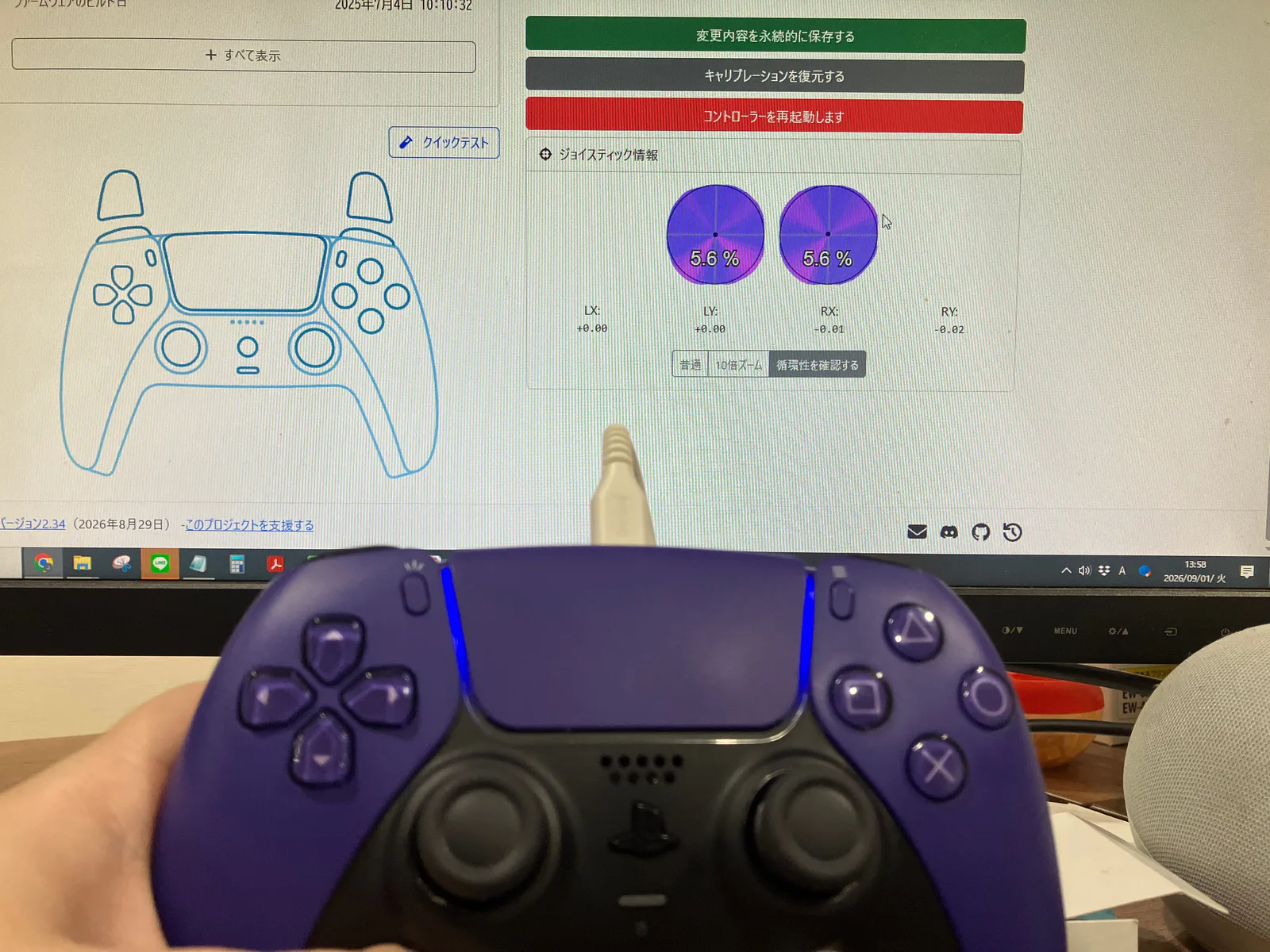

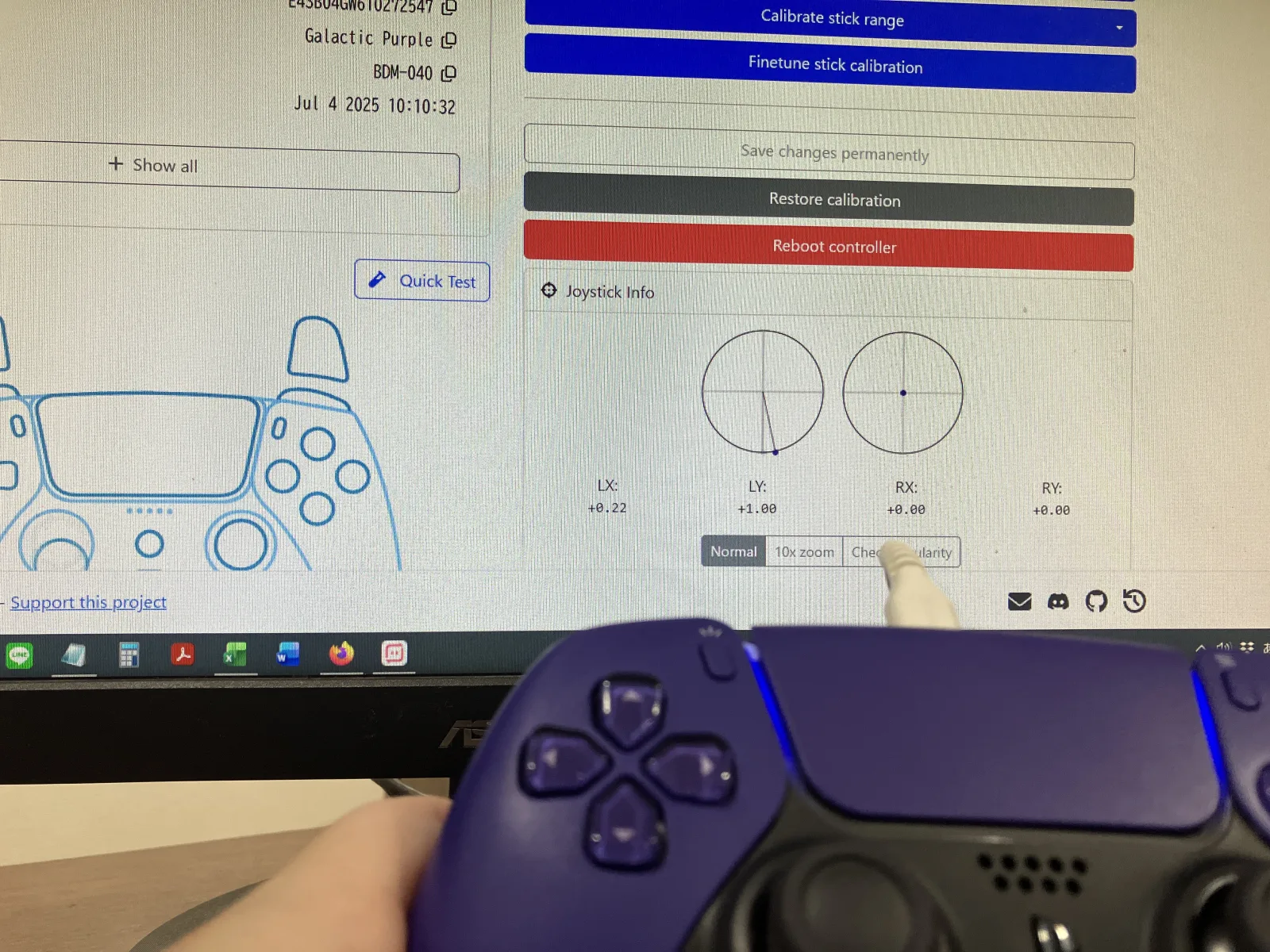

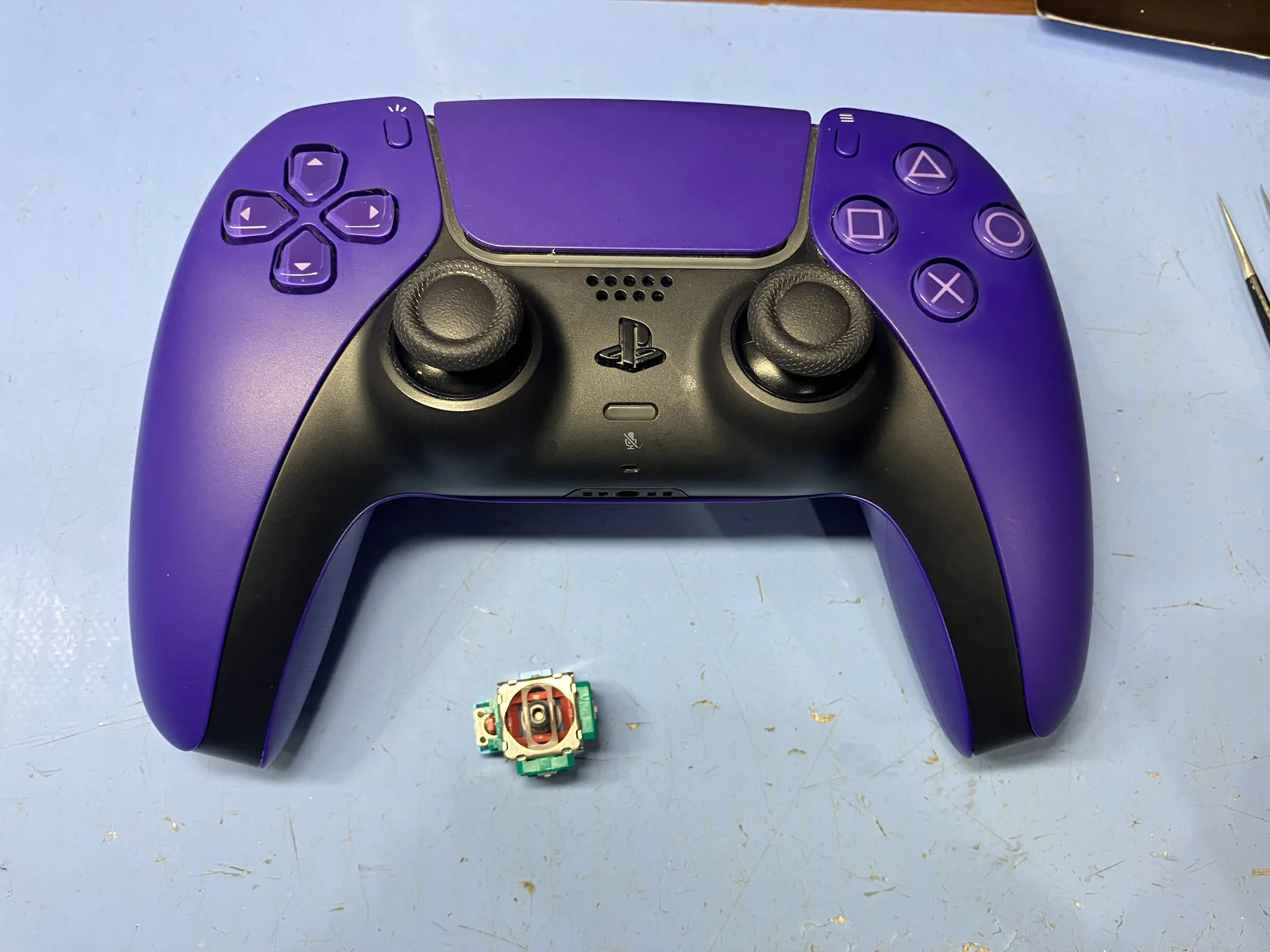

逆手順で基板をコントローラーに組み込んでいき、動作テスト・スティック調整を行い無事修理完了となります。
