PS5のHDMI端子破損修理｜映像が映らない症状を改善

お使いのPS5のHDMI端子が破損し、映像が映らなくなったため、

遊べなくなってしまったお客様から、修理のご依頼を承りました。

HDMI端子は、頻繁に抜き差しすると破損してしまい、

反応しなくなることで、モニターに何も映らないといった症状が発生します。

中でもHDMI端子などの基板に付いている端子の修理には、かなり熟練した修理屋でないと、修理することが難しいです。

今回は、PS5のHDMI端子の交換についてご案内致します。

分解に関しては、

まずは、プレステマークのカバーを本体から取るところから始めます。

プレステマーク部分を持ち上げ、スライドさせるようにしてカバーを取り、

反対側のカバーも同じ手順で取っていきます。

そうすると、本体部分が見えてきます。

ここには、SONYのゲーム機特有の、

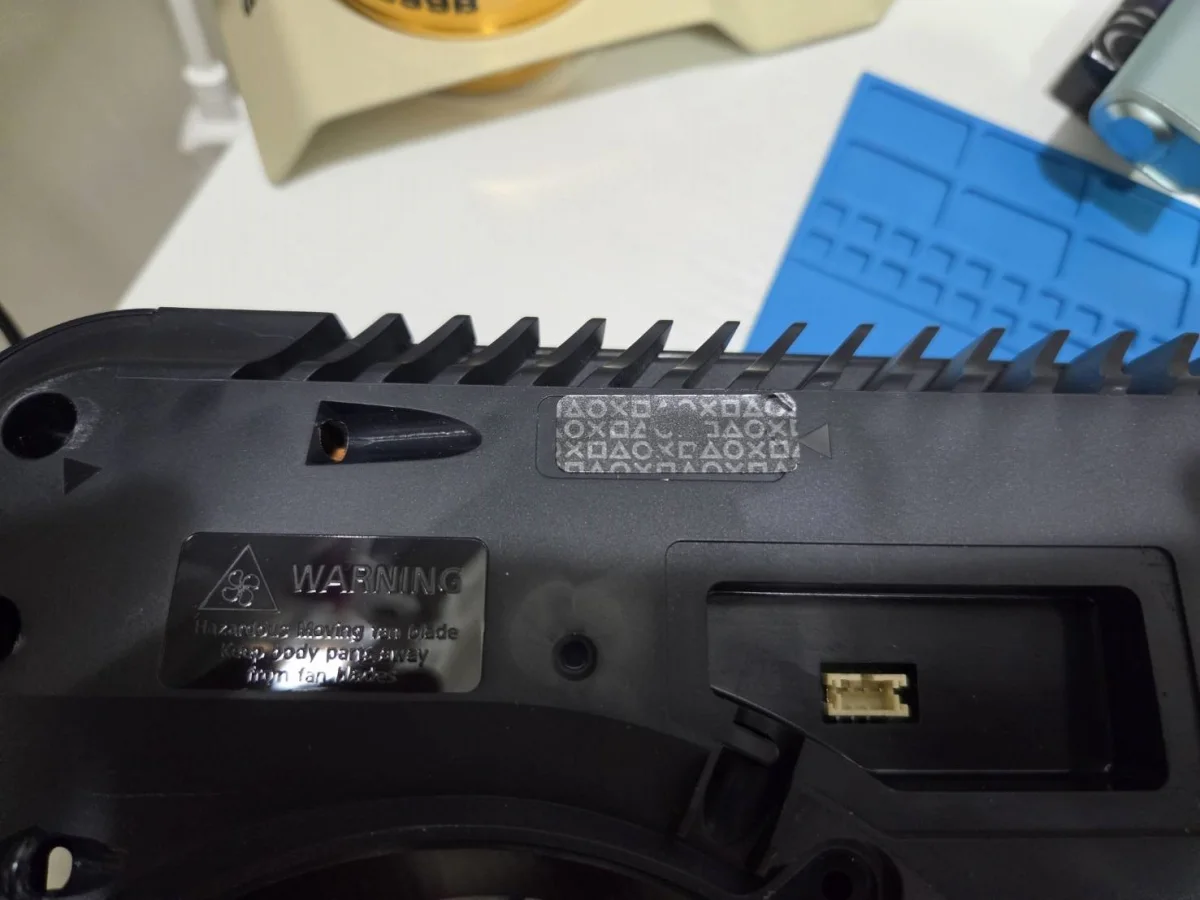

正規修理の保証に関わるシールが一部に貼られております。

このシールを剥がすと、正規修理の保証を受けられなくなる可能性があります。

正規修理の保証に関わるため、

本当に分解しても大丈夫か、慎重に判断する必要があります。

この部分も含めてネジを取り、本体カバーを取ると、

さらに本体内部が見えるようになります。

この時点で、冷却ファンが取れるようになります。

熱暴走で本体が熱くなって落ちる原因の一例が、冷却ファンのホコリ詰まりなどになります。

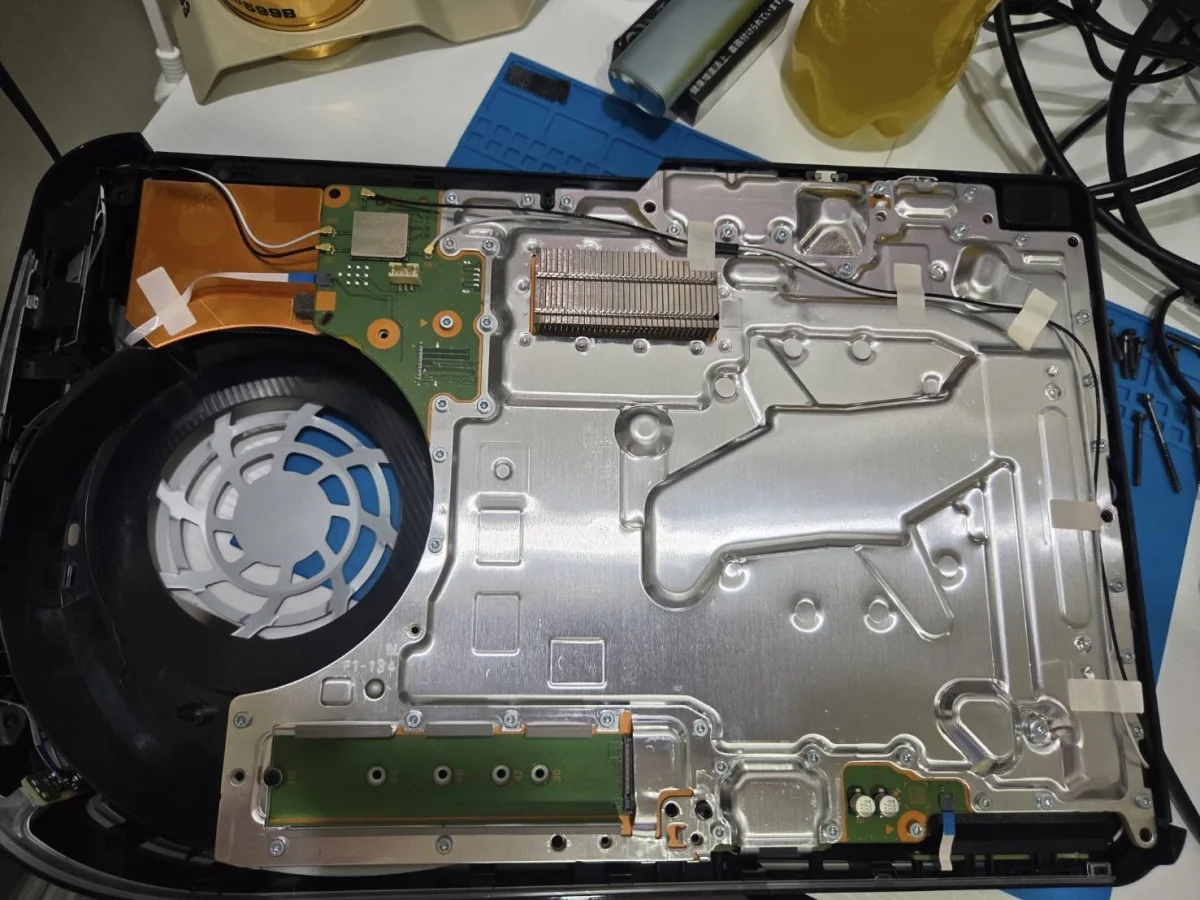

さらに分解するには、銀の鉄板のネジを取っていきますが、

ネジの数が多く、さらにネジのサイズも一部違うので、取った際は、

違うところに付けないように注意が必要となります。

銀の鉄板を取ると、更に分解出来るようになり、

基板部分が露出致します。

ここまで来ると、液体金属グリスなどが塗ってある基板部分が見えてきます。

液体金属グリスを守るように✕型の金属プレートがあり、そこも取り除くと、

お目当ての基板のみの状態になります。

基板からHDMI部分を探し、交換していきます。

HDMI端子は、はんだ付けされており、

なかなか取りづらくなっています。

はんだごてとヒートガンのどちらも修理には必要になります。

HDMI端子の足部分とピン部分にフラックスを塗り、

その部分をヒートガンで熱していきます。

しばらく熱していると、はんだが徐々に溶けていき、

HDMI端子が取れるようになります。

基板を傷つけないように、ゆっくりピンセットなどで取っていき、

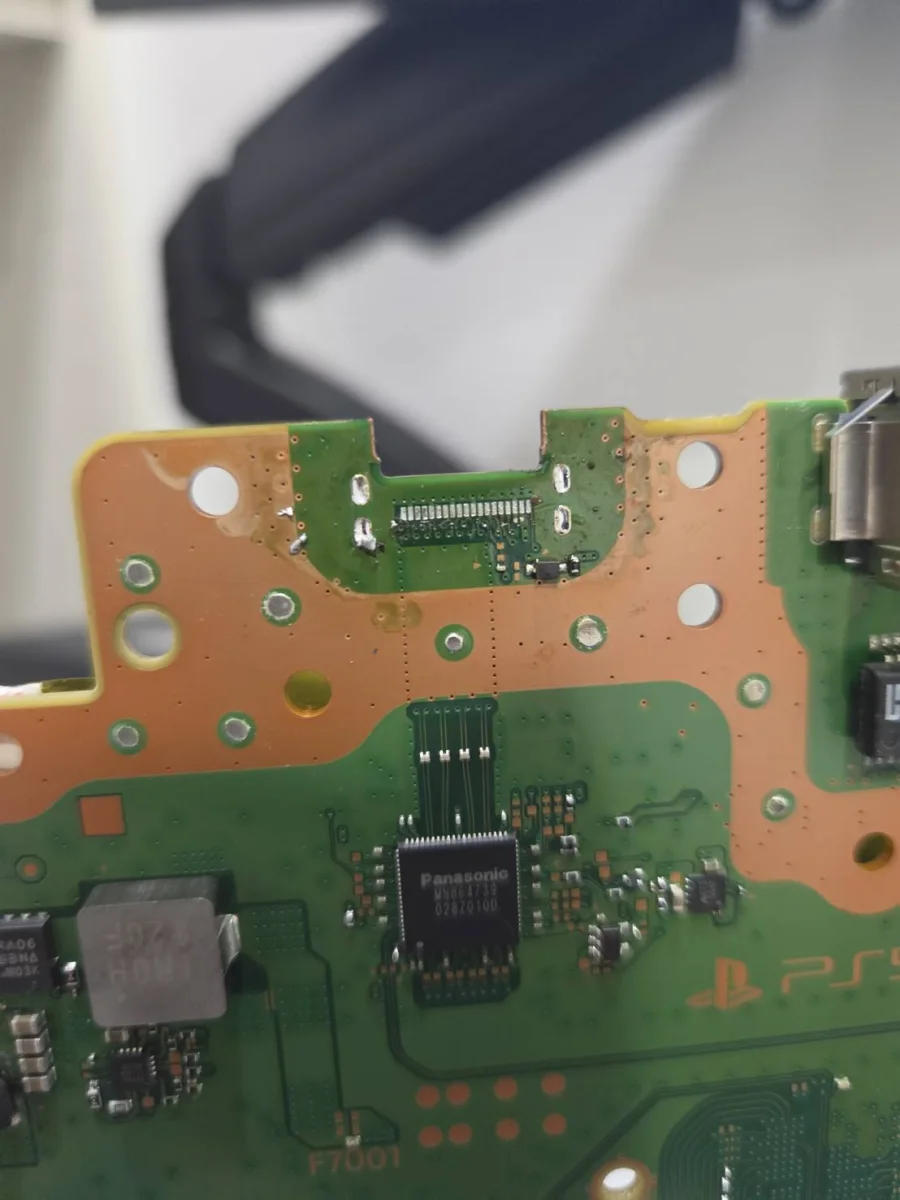

基板についたはんだを綺麗に除去し、アルコールなどで拭いていきます。

ここで、新しいHDMI端子を基板に付けていきます。

特にピン部分が付けにくいので、先の細いはんだごてで丁寧に付けていきます。

無事に付けられたら、

ある程度まで組み立てて動作確認をしていきます。

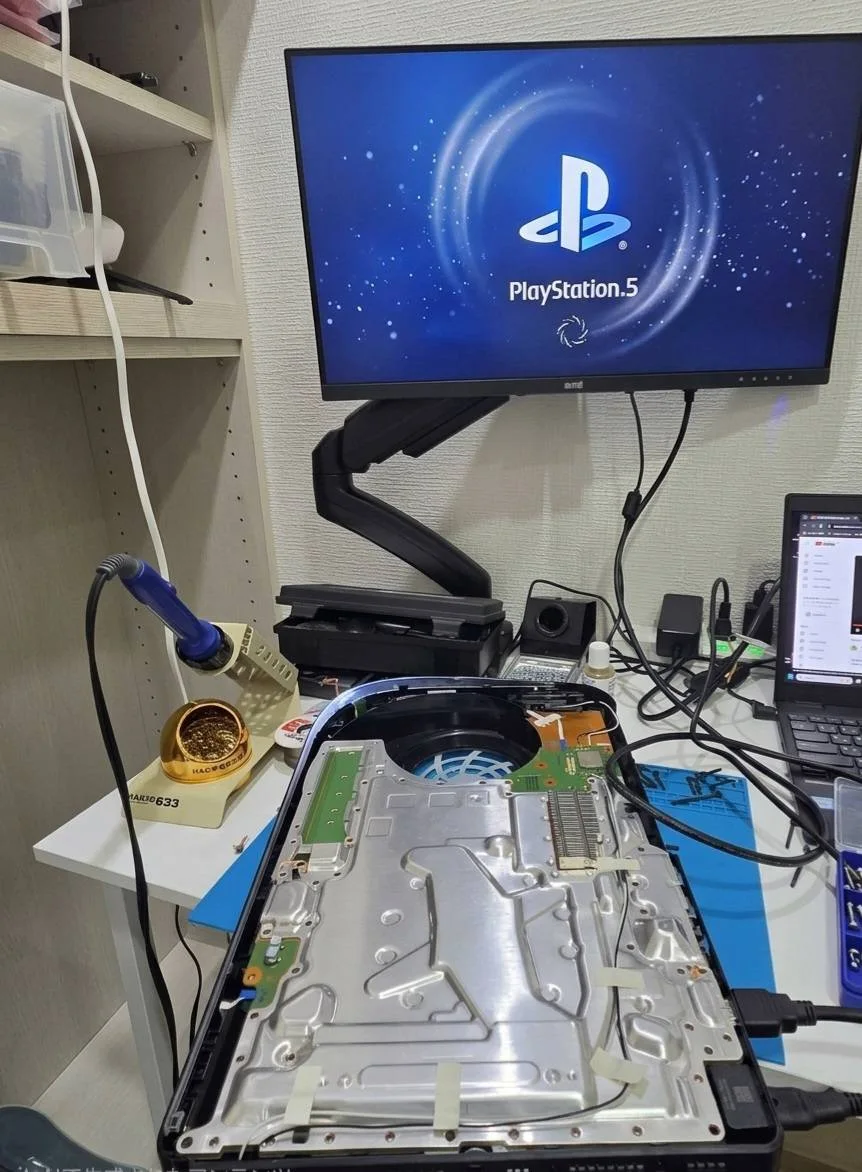

モニターにPS5の起動画面が映りました！

あとは、分解したときと逆の手順で組み立て直します。
